Vòng bi tiếp xúc bốn điểm bằng đường có đường kính bằng nhau Nhà cung cấp

Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen. Trang chủ / Sản phẩm / Vòng bi tiếp xúc bốn điểm bằng đường có đường kính bằng nhau
  • Vòng bi tiếp xúc bốn điểm bằng đường có đường kính bằng nhau

Vòng bi tiếp xúc bốn điểm bằng đường có đường kính bằng nhau

Vòng bi tiếp xúc bốn điểm bằng đường kính bằng hai hàng được đặc trưng bởi các yếu tố lăn (bóng) của nó tiếp xúc với đường đua ở bốn điểm, và các yếu tố lăn có cùng đường kính. Thiết kế này cho phép ổ trục đồng thời chịu được tải trọng đa hướng, bao gồm tải trọng trục, tải trọng tâm và khoảnh khắc nghiêng. Một thiết kế như vậy đảm bảo độ cứng và ổn định cao, làm cho nó phù hợp cho các ứng dụng tải cao.

Thiết kế bóng hai hàng làm tăng số lượng điểm tiếp xúc, phân phối tải và giảm áp lực lên mỗi quả bóng thép, do đó kéo dài tuổi thọ dịch vụ của ổ trục. Cấu hình liên hệ bốn điểm cho phép nó thực hiện xuất sắc trong các tải trọng phức tạp, đặc biệt là trong các ứng dụng yêu cầu xử lý tải đa hướng đồng thời. Ngoài ra, nó làm giảm hiệu quả sự xuất hiện của trượt phần tử lăn, tăng cường độ cứng của ổ trục và cải thiện tính ổn định của nó. Vòng bi tiếp xúc có đường kính hai chiều bằng hai hàng áp dụng cho máy móc có độ chính xác cao và độ tin cậy cao, như máy móc xây dựng (ví dụ, máy xúc, cần cẩu), thiết bị điện gió, thiết bị y tế và ăng ten radar. Khả năng chịu tải cao và độ chính xác của nó làm cho nó trở thành lựa chọn lý tưởng cho các ứng dụng đòi hỏi này.

Vòng bi xoay này có thiết kế nhỏ gọn và lắp đặt dễ dàng, giảm đáng kể các yêu cầu trọng lượng và không gian tổng thể của thiết bị. Hiệu suất niêm phong của nó ngăn chặn hiệu quả bụi và chất gây ô nhiễm xâm nhập, đảm bảo độ tin cậy hoạt động lâu dài. Ngoài ra, ổ trục yêu cầu bảo trì tương đối đơn giản; Bôi trơn và kiểm tra định kỳ có thể đảm bảo hoạt động ổn định lâu dài của nó.

Vòng bi tiếp xúc bốn điểm bằng đường có đường kính hai hàng được sản xuất từ ​​thép hợp kim cường độ cao, trải qua quá trình dập tắt và ủ để đảm bảo tính chất cơ học và khả năng chịu hao mòn của nó. Các đường đua và các quả bóng được gia công chính xác và mặt đất, đảm bảo độ mịn của các bề mặt tiếp xúc và độ kín của sự phù hợp, tăng cường hơn nữa khả năng tải của ổ trục và độ mịn hoạt động. Là một nhà sản xuất ổ trục chuyên nghiệp, chúng tôi cam kết cung cấp cho khách hàng các sản phẩm chất lượng cao, hiệu suất cao. Để biết báo giá, vui lòng liên hệ với chúng tôi.

Liên hệ với chúng tôi Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.

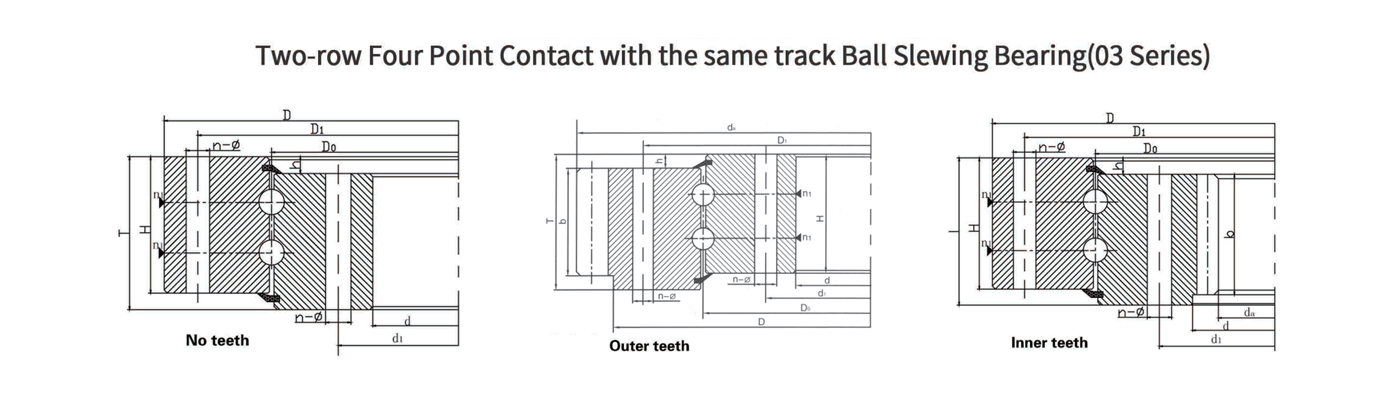

Đặc điểm kỹ thuật

03 loạt các tham số cơ bảN
Số seri Kích thước cơ bản Kích thước cấu hình Kích thước gắn kết Kích thước cấu trúc Dữ liệu thiết bị Dữ liệu bánh răng bên ngoài Dữ liệu bánh răng bên trong
Không có răng Răng ngoài Răng bên trong D d T D1 D1 Lỗ bu lông Lỗ vít n N1 H h b m da Z da Z
Loại 0 Loại 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Sản phẩm được đề xuất

Giữ liên lạc

SUBMIT
Về chúng tôi
Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.
Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.

Công ty TNHH Công nghệ Transmission Jiangsu Manchen được thành lập vào năm 2019. Chúng tôi là nhà sản xuất và nhà cung cấp vòng xoay ba hàng đáng tin cậy (13 Series) tại Trung Quốc. Chúng tôi cũng là một doanh nghiệp sản xuất chuyên nghiệp tích hợp thiết kế, nghiên cứu và phát triển, sản xuất và bán hàng. Công ty nằm ở thị trấn Huangtu, thành phố Jiangyin, tỉnh Jiangsu, với vận chuyển rất thuận tiện. Công ty có điều kiện kỹ thuật trưởng thành và thiết bị được trang bị tốt. Các sản phẩm của nó được sử dụng rộng rãi trong robot công nghiệp, thiết bị y tế, máy móc kỹ thuật, máy móc cảng, thiết bị bảo vệ môi trường, ngành công nghiệp quang điện và các lĩnh vực khác. Công ty luôn tuân thủ triết lý kinh doanh doanh nghiệp về "chất lượng đầu tiên, hợp tác cùng có lợi" để cung cấp các dịch vụ chất lượng cao và các sản phẩm đáng tin cậy cho khách hàng mới và cũ. Cung cấp cho các doanh nghiệp đầy đủ các giải pháp để giúp họ cải thiện trình độ quản lý và năng lực sản xuất để các doanh nghiệp luôn có thể duy trì khả năng cạnh tranh trong cạnh tranh thị trường khốc liệt và đạt được sự phát triển nhanh chóng và ổn định của các doanh nghiệp.

Giấy chứng nhận danh dự
Tin tức
Kiến thức sản phẩm

Phương pháp cho vòng bi tiếp xúc bốn điểm bằng đường có đường kính hai hàng để chịu tải trọng trục và xuyên tâm

Vòng bi tay liên lạc bốn điểm bằng đường có đường kính bằng nhau được thiết kế để xử lý cả tải trọng trục và hướng tâm một cách hiệu quả. Ở đây, một cái nhìn tổng quan về cách các vòng bi này quản lý các tải này:
Phân phối và thiết kế tải: Tính năng thiết kế: Tiếp xúc bốn điểm: Mỗi quả bóng trong ổ trục tiếp xúc với các mặt đua ở bốn điểm. Cấu hình này cho phép ổ trục xử lý các tải trọng kết hợp hiệu quả hơn, vì các điểm tiếp xúc phân phối các lực trên bề mặt ổ trục. Các quả bóng đường kính bằng nhau: Việc sử dụng các quả bóng có đường kính bằng nhau đảm bảo phân phối tải đồng đều, giảm nguy cơ căng thẳng cục bộ và cải thiện khả năng xử lý tải tổng thể.
Cơ chế chịu lực tải: Tải trọng tâm: Tải trọng tâm được hỗ trợ bởi các điểm tiếp xúc giữa các quả bóng và đường đua. Thiết kế của ổ trục cho phép các quả bóng hỗ trợ các tải này đều trên chu vi ổ trục, giảm thiểu nồng độ ứng suất. Tải trọng trục: Thiết kế tiếp xúc bốn điểm cũng cho phép ổ trục hỗ trợ tải trọng trục theo cả hai hướng. Các quả bóng tiếp xúc với các mặt đua ở một góc, cho phép chúng mang theo lực trục một cách hiệu quả. Các quả bóng có đường kính bằng nhau giúp phân phối đồng đều các lực dọc trục này qua ổ trục.
Cơ chế vận hành: Xử lý tải xuyên tâm: Góc liên hệ: Các quả bóng được sắp xếp ở một góc cho đường đua, cho phép chúng chịu tải trọng xuyên tâm. Góc tiếp xúc thường được tối ưu hóa để đảm bảo rằng tải trọng xuyên tâm được phân phối đều trên bề mặt ổ trục. Tương tác bóng và đường đua: Khi vòng bi xoay, các quả bóng lăn dọc theo đường đua, giúp phân phối tải trọng xuyên tâm trên nhiều điểm tiếp xúc. Chuyển động lăn này làm giảm ma sát và hao mòn.
Xử lý tải trục: Thiết kế tiếp xúc bốn điểm: Thiết kế của tiếp xúc bốn điểm cho phép ổ trục xử lý tải trọng trục một cách hiệu quả bằng cách tạo nhiều điểm tiếp xúc lan truyền tải. Thiết kế này cho phép ổ trục xử lý các lực dọc trục đáng kể mà không bị biến dạng quá mức hoặc hao mòn. Khả năng chia sẻ tải này giúp tăng cường độ ổn định của ổ trục và giảm nguy cơ căng thẳng cục bộ.
Ưu điểm của thiết kế hàng đôi: Tăng khả năng tải: Thiết kế hàng đôi cung cấp một khu vực tiếp xúc lớn hơn so với vòng bi hàng đơn, làm tăng khả năng tải tổng thể. Điều này làm cho ổ trục phù hợp cho các ứng dụng có yêu cầu tải trọng hướng trục và hướng tâm cao. Tính ổn định được yêu thích: Cấu hình hàng kép giúp tăng cường độ ổn định của ổ trục bằng cách phân phối tải trọng hơn. Tính ổn định này giúp giảm các rung động và cải thiện hiệu suất tổng thể của ổ trục. Biến dạng được làm giảm: Phân phối tải chẵn giúp giảm thiểu biến dạng và hao mòn, giúp kéo dài tuổi thọ của ổ trục.
Xem xét ứng dụng: Tiêu chí lựa chọn: Yêu cầu tải: Khi chọn ổ bi tiếp xúc bốn điểm bằng đường có đường kính hai hàng, điều quan trọng là phải xem xét tải trọng trục và hướng tâm tối đa mà ổ trục sẽ trải qua trong các điều kiện ứng dụng của nó. Đảm bảo rằng ổ trục được thiết kế để xử lý các điều kiện này một cách hiệu quả.
Cài đặt và bảo trì: Cài đặt thích hợp: Cài đặt chính xác là rất quan trọng để phân phối tải tối ưu và hiệu suất mang. Đảm bảo rằng ổ trục được căn chỉnh đúng cách và các bề mặt lắp được sạch sẽ và không có các mảnh vụn. Bảo trì regular: Kiểm tra và bảo trì thường xuyên là điều cần thiết để đảm bảo rằng ổ trục tiếp tục hoạt động hiệu quả. Điều này bao gồm kiểm tra các dấu hiệu hao mòn, đảm bảo bôi trơn đúng cách và giải quyết bất kỳ vấn đề nào kịp thời.
Vòng bi tiếp xúc bốn điểm bằng đường có đường kính hai hàng được thiết kế để xử lý cả tải trọng trục và xuyên tâm thông qua các tính năng thiết kế độc đáo và cơ chế vận hành. Bằng cách sử dụng tiếp xúc bốn điểm và các quả bóng có đường kính bằng nhau, ổ trục đạt được phân phối tải hiệu quả, tăng khả năng tải và cải thiện độ ổn định. Lựa chọn, cài đặt và bảo trì đúng cách là chìa khóa để đảm bảo hiệu suất tối ưu và tuổi thọ của ổ trục trong các ứng dụng khác nhau.

Các dịch vụ bảo hành và hỗ trợ được cung cấp bởi đôi đường kính gấp đôi đường kính bằng bốn điểm tiếp xúc với vòng bi

Dịch vụ bảo hành và hỗ trợ cho Vòng bi tay liên lạc bốn điểm bằng đường có đường kính bằng nhau rất quan trọng để đảm bảo vòng bi thực hiện đáng tin cậy trong suốt cuộc sống phục vụ của họ. Các dịch vụ này thường bao gồm các khía cạnh khác nhau liên quan đến đảm bảo chất lượng sản phẩm, hỗ trợ khách hàng và bảo trì. Đây là một cái nhìn tổng quan về những gì mong đợi:
Bảo hành bảo hành: Điều khoản bảo hành điển hình: Thời lượng: Bảo hành cho vòng bi số bốn điểm liên lạc đường kính bằng nhau hai hàng thường nằm trong khoảng từ 1 đến 3 năm, tùy thuộc vào nhà sản xuất và sản phẩm cụ thể. Bảo hiểm: Bảo hành thường bao gồm các khiếm khuyết về vật liệu và tay nghề. Điều này bao gồm các vấn đề như khiếm khuyết sản xuất, xử lý nhiệt không đúng cách hoặc thất bại vật chất. Exclusions: Các loại trừ phổ biến có thể bao gồm thiệt hại do lắp đặt không đúng cách, lạm dụng, bỏ bê, thiếu bảo trì hoặc các yếu tố bên ngoài như điều kiện môi trường hoặc tác động tình cờ.
Quy trình yêu cầu: Tài liệu: Để yêu cầu bảo hành, khách hàng thường cần cung cấp bằng chứng mua hàng, thông tin chi tiết về lỗi và có khả năng chụp ảnh hoặc mẫu của ổ đỡ bị lỗi.
Hỗ trợ kỹ thuật: Hỗ trợ trước bán hàng: Lựa chọn sản phẩm: Hỗ trợ chọn mô hình ổ trục phù hợp dựa trên các yêu cầu ứng dụng, điều kiện tải và môi trường hoạt động. Thông số kỹ thuật: Cung cấp thông tin kỹ thuật chi tiết và thông số kỹ thuật để giúp khách hàng đưa ra quyết định sáng suốt.
Khắc phục sự cố: Cung cấp hỗ trợ chẩn đoán và giải quyết các vấn đề liên quan đến hiệu suất mang, bao gồm các tiếng ồn bất thường, hao mòn quá mức hoặc các vấn đề hoạt động. Lời khuyên về quyền: đưa ra các khuyến nghị về thực hành bảo trì, lịch trình bôi trơn và thường xuyên kiểm tra để thực hiện cuộc sống.
Dịch vụ khách hàng: Thời gian trả lời: Yêu cầu và yêu cầu hỗ trợ: Trả lời nhanh chóng các yêu cầu và yêu cầu hỗ trợ của khách hàng, thường trong một khung thời gian được chỉ định (ví dụ: 24-48 giờ)
Hỗ trợ tại chỗ: Trong một số trường hợp, hỗ trợ tại chỗ hoặc dịch vụ hiện trường có thể có sẵn, đặc biệt là cho các vấn đề phức tạp hoặc cài đặt quy mô lớn.
Đào tạo và tài nguyên: Tài nguyên giáo dục: Tài liệu: Cung cấp hướng dẫn sản phẩm chi tiết, hướng dẫn cài đặt và hướng dẫn bảo trì.
Dịch vụ thay thế và sửa chữa: Thay thế: Chính sách thay thế: Nếu ổ trục bị lỗi bị lỗi, nhà sản xuất có thể cung cấp ổ trục thay thế mà không có chi phí bổ sung. thời gian.
Đảm bảo chất lượng: Kiểm soát chất lượng: Quy trình kiểm tra: Thông tin về các biện pháp kiểm soát chất lượng được sử dụng trong quá trình sản xuất để đảm bảo rằng vòng bi đáp ứng các tiêu chuẩn được chỉ định. Chứng nhận: Cung cấp chi tiết về các chứng nhận hoặc tiêu chuẩn công nghiệp có liên quan mà vòng bi tuân thủ.
Các dịch vụ bảo hành và hỗ trợ cho vòng bi số bốn điểm liên lạc có đường kính hai hàng được thiết kế để đảm bảo sự hài lòng của khách hàng và độ tin cậy của sản phẩm. Chúng thường bao gồm bảo hiểm cho các lỗi, hỗ trợ kỹ thuật, hướng dẫn cài đặt, tư vấn bảo trì và truy cập vào các tài nguyên giáo dục. Hiểu các dịch vụ này giúp khách hàng đưa ra quyết định sáng suốt và đảm bảo họ nhận được sự hỗ trợ cần thiết trong suốt thời gian phục vụ của ổ trục.
