Tùy chỉnh Vòng bi có cuộn chéo hàng Nhà sản xuất, Nhà cung cấp, Nhà máy

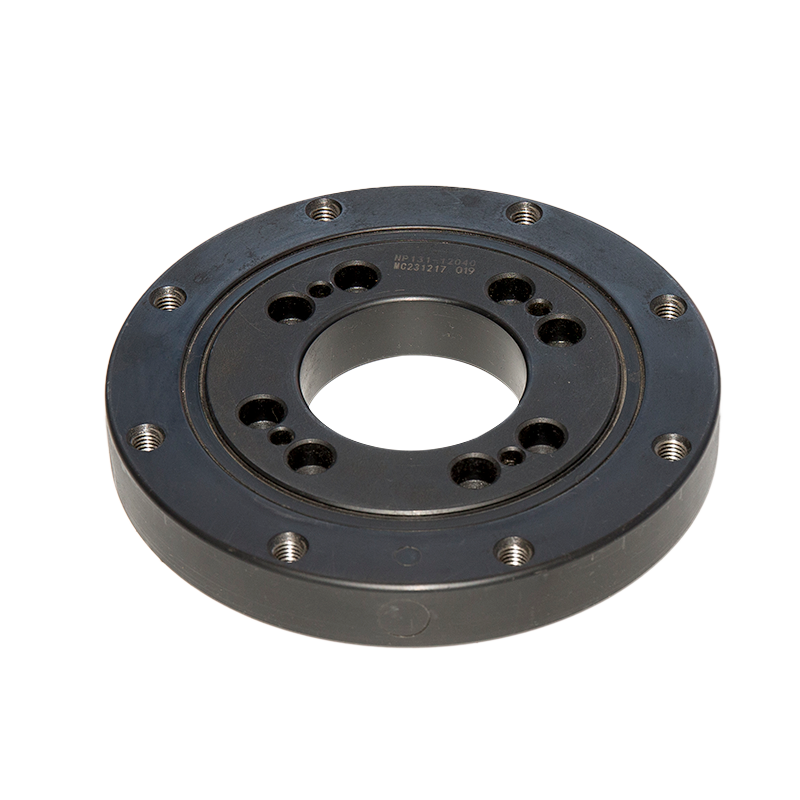

Vòng bi có cuộn chéo hàng

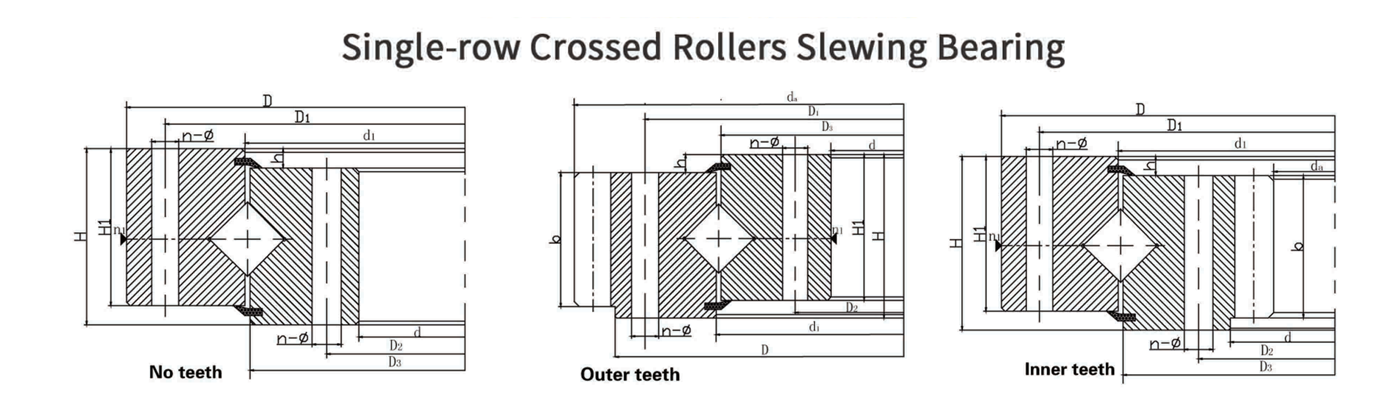

Vòng bi con lăn qua hàng đơn sử dụng thiết kế với các con lăn chéo một hàng, không chỉ tăng cường khả năng chịu tải mà còn tăng cường độ ổn định của thiết bị. Sự phối hợp chính xác giữa các con lăn và mặt đua đảm bảo độ chính xác và độ mịn cao trong quá trình xoay, làm cho ổ trục của chúng tôi áp dụng trong các lĩnh vực khác nhau như máy móc kỹ thuật, phát điện gió, máy móc cổng, v.v.

Vòng bi lăn chéo đơn hàng của chúng tôi nổi tiếng với khả năng và độ tin cậy mang tải tải cao. Thiết kế của các con lăn chéo cho phép mỗi con lăn chia sẻ tải trọng, do đó tăng cường khả năng mang tổng thể. Thiết kế này cũng làm giảm các hệ số ma sát, giảm thiểu mất năng lượng và cải thiện hiệu quả của thiết bị. Các phương pháp cài đặt linh hoạt được sử dụng trong thiết kế ổ trục lăn chéo một hàng để đáp ứng nhu cầu của người dùng đa dạng. Cho dù được cài đặt theo chiều ngang hoặc chiều dọc, nó có thể dễ dàng đạt được. Hơn nữa, ổ trục cho thấy khả năng thích ứng, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt như nhiệt độ cao, độ ẩm cao và ăn mòn. Bảo trì-khôn ngoan, thiết kế của chúng tôi ưu tiên thuận tiện, làm cho kiểm tra thường xuyên và bảo trì đơn giản và hiệu quả.

Vòng bi xoay của chúng tôi trải qua kiểm soát chất lượng nghiêm ngặt và kiểm tra độ bền, đảm bảo độ tin cậy và độ bền của sản phẩm trong các môi trường bất lợi khác nhau. Chúng tôi cung cấp các dịch vụ hỗ trợ kỹ thuật và tùy chỉnh toàn diện để đáp ứng các yêu cầu cụ thể của khách hàng, đảm bảo khách hàng nhận được các giải pháp mang xoay phù hợp cho các kịch bản ứng dụng của họ. Chọn ổ trục xoay của chúng tôi có nghĩa là chọn dịch vụ hiệu suất và chất lượng vượt trội. Chúng tôi mong muốn được hợp tác với bạn để thúc đẩy sự thành công của các dự án kỹ thuật.

Liên hệ với chúng tôi

Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.

11 loạt các thMộtm số cơ bảN
Số seri	Kích thước cơ bảN			Kích thước cấu hình			Kích thước gắn kết						Kích thước cấu trúc					Dữ liệu thiết bị		Dữ liệu bánh răng bên ngoài		Dữ liệu bánh răng bên trong

	Không có răng	Răng ngoài	Răng bên trong	D	d	H	D ₁	D ₂	Lỗ bu lông	Lỗ vít		n	N1	D ₃	d ₁	H ₁	h	b	m	d _Một	Z	d _Một	Z
									Loại 0	Loại 123
	D ₀	D ₀	D ₀						∅	∅	T
1	110.25.500	111.25.500	113.25.500	602	398	75	566	434	18	M16	32	20	4	498	502	65	10	60	5	629	123	367	74
		112.25.500	114.25.500																6	628.8	102	368.4	62
2	110.25.560	111.25.560	113.25.560	662	458	75	626	494	18	M16	32	20	4	558	562	65	10	60	5	689	135	427	86
		112.25.560	114.25.560																6	688.8	112	428.4	72
3	110.25.630	111.25.630	113.25.630	732	528	75	696	564	18	M16	32	24	4	628	632	65	10	60	6	772.8	126	494.4	83
		112.25.630	114.25.630																8	774.4	94	491.2	62
4	110.25.710	111.25.710	113.25.710	812	608	75	776	644	18	M16	32	24	4	708	712	65	10	60	6	850.8	139	572.4	96
		112.25.710	114.25.710																8	854.4	104	571.2	72
5	110.28.800	111.28.800	113.28.800	922	678	82	878	722	22	M20	40	30	6	798	802	72	10	65	8	966.4	118	635.2	80
		112.28.800	114.28.800																10	968	94	634	64
6	110.28.900	111.28.900	113.28.900	1022	778	82	978	822	22	M20	40	30	6	898	902	72	10	65	8	1062.4	130	739.2	93
		112.28.900	114.28.900																10	1068	104	734	74
7	110.28.1000	111.28.1000	113.28.1000	1122	878	82	1078	922	22	M20	40	36	6	998	1002	72	10	65	10	1188	116	824	83
		112.28.1000	114.28.1000																12	1185.6	96	820.8	69
8	110.25.1120	111.28.1120	113.28.1120	1242	998	82	1198	1042	22	M20	40	36	6	1118	1122	72	10	65	10	1298	127	944	95
		112.25.1120	114.25.1120																12	1305.6	106	940.8	79
9	110.32.1250	111.32.1250	113.32.1250	1390	1110	91	1337	1163	26	M24	48	40	5	1248	1252	81	10	75	12	1449.6	118	1048.8	88
		112.32.1250	114.32.1250																14	1453.2	101	1041.6	75
10	110.32.1400	111.32.1400	113.32.1400	1540	1260	91	1487	1313	26	M24	48	40	5	1398	1402	81	10	75	12	1605.6	131	1192.8	100
		112.32.1400	114.32.1400																14	1607.2	112	1195.6	86
11	110.32.1600	111.32.1600	113.32.1600	1740	1460	91	1687	1513	26	M24	48	45	5	1598	1602	81	10	75	14	1817.2	127	1391.6	100
		112.32.1600	114.32.1600																16	1820.8	111	1382.4	87
12	110.32.1800	111.32.1800	113.32.1800	1940	1660	91	1887	1713	33	M24	48	45	5	1798	1802	81	10	75	14	2013.2	141	1573.6	113
		112.32.1800	114.32.1800																16	2012.8	123	1574.4	99
13	110.40.2000	111.40.2000	113.40.2000	2178	1825	112	2110	1891	33	M30	60	48	8	1997	2003	100	12	90	16	2268.8	139	1734.4	109
		112.40.2000	114.40.2000																18	2264.4	123	1735.2	97
14	110.40.2240	111.40.2240	113.40.2240	2418	2065	112	2350	2131	33	M30	60	48	8	2237	2243	100	12	90	16	2492.8	153	1990.4	125
		112.40.2240	114.40.2240																18	2498.4	136	1987.2	111
15	110.40.2500	111.40.2500	113.40.2500	2678	2325	112	2610	2391	33	M30	60	56	8	2497	2503	100	12	90	18	2768.4	151	2239.2	125
		112.40.2500	114.40.2500																20	2776	136	2228	112
16	110.40.2800	111.40.2500	113.40.2500	2978	2625	112	2910	2691	33	M30	60	56	8	2797	2803	100	12	90	18	3074.4	168	2527.2	141
		112.40.2800	114.40.2800																20	3076	151	2528	127
17	110.50.3150	111.50.3150	113.50.3150	3376	2922	134	3286	3014	45	M42	84	56	8	3147	3153	122	12	110	20	3476	171	2828	142
		112.50.3150	114.50.3150																22	3471.6	155	2824.8	129
18	110.50.3550	111.50.3550	113.50.3550	3776	3322	134	3686	3414	45	M42	84	56	8	2547	3553	122	12	110	20	3976	191	3228	162
		112.50.3550	114.50.3550																22	3889.6	174	3220.8	147
19	110.50.4000	111.50.4000	113.50.4000	4226	3772	134	4136	3864	45	M42	84	60	10	3997	4003	122	12	110	22	4329.6	194	3660.8	167
		112.50.4000	114.50.4000																25	4345	171	3660	147
20	110.50.4500	111.50.4500	113.50.4500	4726	4272	134	4636	4364	45	M42	84	60	10	4497	4503	122	12	110	22	4835.6	217	4166.8	190
		112.50.4500	114.50.4500																25	4845	191	4160	167

HJ loạt các thMộtm số cơ bản
Số seri	Kích thước cơ bản			Kích thước cấu hình			Kích thước gắn kết				Kích thước cấu trúc					Dữ liệu thiết bị			Dữ liệu bánh răng bên ngoài		Dữ liệu bánh răng bên trong

	Không có răng D _L mm	Răng ngoài D _L mm	Răng bên trong D _L mm	D mm	d mm	H mm	D ₁ mm	D ₂ mm	n	∅ mm	N1	d ₁ mm	D ₃ mm	H ₁	h	b mm	x	m mm	D _a mm	Z	D _a mm	Z


1	HJB.20.625	HJW.20.625	HJN.20.625	725	525	80	685	565	18	16	3	627	623	68	12	60	-1.4	5	751.9	146	498.8	101
		HJW.20.625a	HJN.20.625a														➕11.15	6	755.5	122	498.7	84
2	HJB.20.720	H.IW.20.720	HJN 20.720	820	620	80	780	660	18	16	3	722	718	68	12	60	-1.4	6	860.3	139	586.6	99
		HJW.20.720a	Hun.20.720a														-1	8	861.1	104	582.3	74
3	HJB.30.820	HJW.30.820	HJN.30.820	940	705	95	893	749	24	20	4	822	818	83	12	70	-1.4	6	980.6	1.59	661.5	112
		HJW.30.820a	HJN.30.820a														-1	10	986.2	95	658	67
4	HJB.30.880	HJW.30.880	HJN 30 830	1000	760	95	956	800	24	20	4	882	878	83	12	70	➕1.15	8	10475	127	7182	91
		HJW.30.800A	HJN.30.830A														-10	10	10463	101	707 b	72
5	HJB.30.1020	HJW.30.1020	HJN 30.1020	1170	675	95	1120	930	24	22	4	1022	1018	80	15	70	-1.4	8	1219.3	148	820.1	105
		HJW 30.1020a	HJN.30.1020a														➕1.15	18	12192	118	827.8	84
6	HJ8.36.1220	HJW.38.1220	HJN.36.1220	1365	1075	120	1310	1100	36	24	6	1222	1218	105	15	90	-1.4	10	1424.3	138	1027.8	104
		HJW 36.1220a	HJN 36.1220A														-1	12	1435.9	116	1017.8	88
7	HJB.36.1250	HJW.36.1250	HJN.36.1250	1400	1090	120	1350	1150	36	26	6	1252	1248	105	15	90	-0,35	10	1443	143	1037	105
		HJW.36.1250A	Hun.36.1250A														-1	12	1449.8	117	1036.8	88
8	HJB.36.1435	HJW.36.1435	HJN.36.1435	1595	1278	120	1535	1335	36	26	6	1437	1433	105	15	90	➕1.15	12	16555	134	12212	108
		HJW.38.1435a	HJN 36.1435a														-1	14	1661.2	115	1214.8	83
9	HJB.45.1540	HJW.45.1540	HJN.45.1540	1720	1360	140	1660	1420	42	26	6	1543	1537	122	18	110	-1.4	12	1780.8	144	1298.1	109
		HJW.45.1540A	HJN.45.1540A														➕1.15	14	1781.1	124	1201	93
10	HJB.45.1700	HJW 45.1700	HJN. 45.1700	1875	1525	140	1815	1585	42	28	6	1700	1679	122	18	110	➕1.15	14	1948.4	135	1452.7	105
		HJW.45.1700A	HJN.45.1700A														➕1.15	16	1950.8	118	1452.3	92
