Vòng bi lăn ba hàng (13 Series) Nhà cung cấp

Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen. Trang chủ / Sản phẩm / Vòng bi lăn ba hàng (13 Series)
  • Vòng bi lăn ba hàng (13 Series)

Vòng bi lăn ba hàng (13 Series)

Vòng bi lăn ba hàng (13 Series) có thiết kế con lăn ba hàng, trong đó các hàng bên trong và bên ngoài của các con lăn chủ yếu mang tải trọng trục, trong khi hàng giữa chủ yếu mang tải trọng xuyên tâm. Sự sắp xếp của các con lăn được tính toán tỉ mỉ để đạt được phân phối tải và giảm thiểu hao mòn. Thiết kế này không chỉ cung cấp một khu vực chịu tải lớn hơn mà còn làm giảm hiệu quả sự cố và các lỗi tiềm năng gây ra bởi phân phối tải không đồng đều. Sự liên kết chính xác và sản xuất độ chính xác cao của các con lăn đảm bảo chuyển động xoay trơn và ổn định trong các điều kiện hoạt động khác nhau.

An toàn là ưu tiên hàng đầu của chúng tôi trong thiết kế sản phẩm. Vòng bi xoay 13 loạt đã trải qua thử nghiệm an toàn nghiêm ngặt để đảm bảo hoạt động ổn định trong các điều kiện khác nhau, giảm thiểu rủi ro thất bại và đảm bảo an toàn cho các nhà khai thác. Các sản phẩm của chúng tôi được làm từ thép hợp kim có độ bền cao, được xử lý nhiệt nghiêm ngặt và các quy trình gia công chính xác để đảm bảo độ cứng và độ bền. Sự lựa chọn vật liệu và phương pháp xử lý này đảm bảo độ tin cậy của ổ trục khi chịu tải trọng nặng và tác động.

Thiết kế sản phẩm của chúng tôi nhấn mạnh dễ bảo trì, đơn giản hóa các quy trình bảo trì thường xuyên. Bôi trơn và kiểm tra thường xuyên có thể kéo dài đáng kể tuổi thọ của sản phẩm, giảm thời gian chết và nâng cao hiệu quả hoạt động của thiết bị. Vòng bi kéo dài 13 loạt phù hợp cho nhiều máy móc hạng nặng khác nhau, bao gồm nhưng không giới hạn ở cần cẩu, máy xúc, cần cẩu tháp và thiết bị xử lý cổng. Khả năng tải và ổn định cao của nó làm cho nó trở thành một thành phần khóa không thể thiếu trong các máy này.

Chúng tôi mong muốn được hợp tác với bạn và cung cấp các sản phẩm và dịch vụ chất lượng. Vui lòng truy cập trang web của chúng tôi để tìm hiểu thêm về ổ trục lăn ba hàng (13 Series) hoặc liên hệ trực tiếp với chúng tôi để biết danh mục và trích dẫn sản phẩm chi tiết.

Liên hệ với chúng tôi Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.

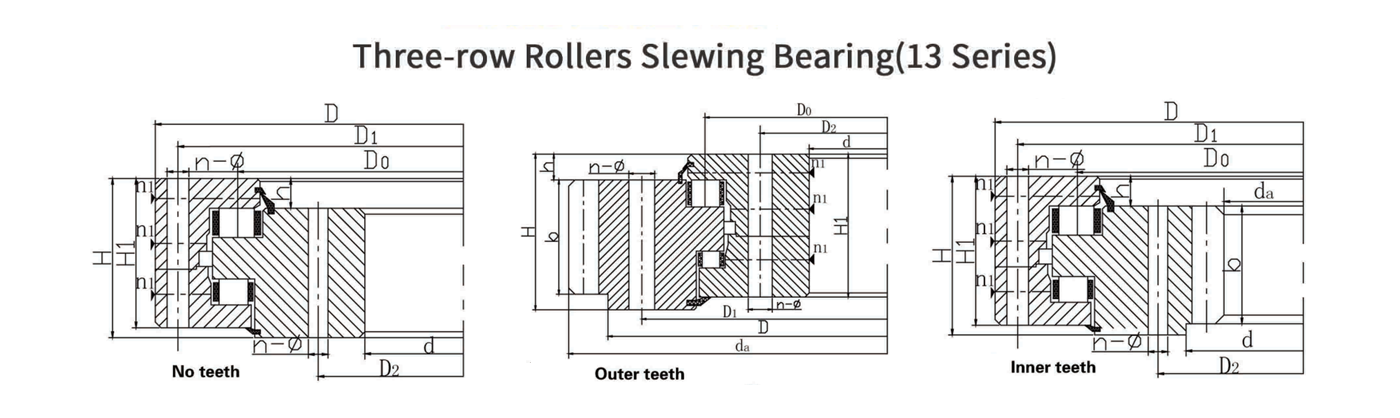

Đặc điểm kỹ thuật

13 loạt các tham số cơ bảN
Số seri KHÔNG. Kích thước cơ bản Kích thước cấu hình Kích thước gắn kết Kích thước cấu trúc Dữ liệu thiết bị Dữ liệu bánh răng bên ngoài Dữ liệu bánh răng bên trong
Không có răng Răng ngoài Răng bên trong D d H D 1 D 2 n Lỗ bu lông Lỗ vít N1 H 1 h b x m da Z da Z
Loại O. Loại 123
D 0 D 0 D 0 ∅ ∅ T
1 130.25.500 131.25.500 133.25.500 634 366 148 598 402 24 18 M16 32 4 138 32 80 0.5 5 664 130 337 80
132.25.500 134.25.500 6 664.8 108 338.4 67
2 130.25.560 131.25.560 133.25.560 694 426 148 658 462 24 18 M16 32 4 138 32 80 ➕0.5 5 724 142 397 77
132.25.560 134.25.560 6 724.8 118 398.4 58
3 130.25.630 131.25.630 133.25.630 764 496 148 728 532 28 18 M16 32 4 138 32 80 ➕0.5 6 808.8 132 458.4 90
132.25.630 134.25.630 8 806.4 98 459.2 68
4 130.25.710 131.25.710 133.25.710 844 576 148 808 612 28 18 M16 32 4 138 32 80 ➕0.5 6 886.8 145 536.4 75
132.25.710 134.25.710 8 886.4 108 539.2 60
5 130.32.800 131.32.800 133.32.800 964 636 182 920 680 36 22 M20 40 4 172 40 120 ➕0.5 8 1006.4 123 595.2 87
132.32.800 134.32.800 10 1008 98 594 70
6 130.32.900 131.32.900 133.32.900 1064 736 182 1020 780 36 22 M20 40 4 172 40 120 ➕0.5 8 1102.4 135 691.2 79
132.32.900 134.32.900 10 1108 108 694 66
7 130.32.1000 131.32.1000 133.32.1000 1164 836 182 1120 880 40 22 M20 40 5 172 40 120 ➕0.5 10 1218 119 784 91
132.32.1000 134.32.1000 12 1221.6 99 784.8 76
8 130.32.1120 131.32.1120 133.32.1120 1284 956 182 1240 1000 40 22 M20 40 5 172 40 120 ➕0.5 10 1338 131 904 83
132.32.1120 134.32.1120 12 1341.6 109 904.8 71
9 130.40.1250 131.40.1250 133.40.1250 1445 1055 220 1393 1107 45 26 M24 48 5 210 50 150 ➕0.5 12 1509.6 123 988.8 96
132.40.1250 134.40.1250 14 1509.2 105 985.6 82
10 130.40.1400 131.40.1400 133.40.1400 1595 1205 220 1543 1257 45 26 M24 48 5 210 50 150 ➕0.5 12 1665.6 136 1144.8 96
132.40.1400 134.40.1400 14 1663.2 116 1139.6 82
11 130.40.1600 131.40.1600 133.40.1600 1795 1405 220 1743 1457 48 26 M24 48 6 210 50 150 ➕0.5 14 1873.2 131 1335.6 96
132.40.1600 134.40.1600 16 1868.8 114 1334.4 84
12 130.40.1800 131.40.1800 133.40.1800 1995 1605 220 1943 1657 48 26 M24 48 6 210 50 150 ➕0.5 14 2069.2 145 1531.6 110
132.40.1800 134.40.1800 16 2076.8 127 1526.4 96
13 130.45.2000 131.45.2000 133.45.2000 2221 1779 231 2155 1845 60 33 M30 60 6 219 54 160 ➕0.5 16 2300.8 141 1702.4 107
132.45.2000 134.45.2000 18 2300.4 125 1699.2 95
14 130.45.2240 131.45.2240 133.45.2240 2461 2019 231 2395 2085 60 33 M30 60 6 219 54 160 ➕0.5 16 2556.8 157 1926.4 121
132.45.2240 134.45.2240 18 2552.4 139 1933.2 108
15 130.45.2500 131.45.2500 133.45.2500 2721 2279 231 2655 2345 72 33 M30 60 8 219 54 160 ➕0.5 18 2822.4 154 2185.2 122
132.45.2500 134.45.2500 20 2816 138 2188 110
16 130.45.2800 131.45.2800 133.45.2800 3021 2579 231 2955 2645 72 33 M30 60 8 219 54 160 ➕0.5 18 3110.4 170 2491.2 139
132.45.2800 134.45.2800 20 3116 153 2488 125
17 130.50.3150 131.50.3150 133.50.3150 3432 2868 270 3342 2958 72 45 M42 84 8 258 65 180 ➕0.5 20 3536 174 2768 139
132.50.3150 134.50.3150 22 3537.6 158 2758.8 126
18 130.50.3550 131.50.3550 133.50.3550 3832 3268 270 3742 3358 72 45 M42 84 8 258 65 180 ➕0.5 20 3936 194 3168 159
132.50.3550 134.50.3550 22 3933.6 176 3154.8 144
19 130.50.4000 131.50.4000 133.50.4000 4282 3718 270 4192 3808 80 45 M42 84 8 258 65 180 ➕0.5 22 4395.6 197 3116.8 165
132.50.4000 134.50.4000 25 4395 173 3610 145

Sản phẩm được đề xuất

Giữ liên lạc

SUBMIT
Về chúng tôi
Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.
Công ty TNHH Công nghệ Truyền tải Jiangsu Manchen.

Công ty TNHH Công nghệ Transmission Jiangsu Manchen được thành lập vào năm 2019. Chúng tôi là nhà sản xuất và nhà cung cấp vòng xoay ba hàng đáng tin cậy (13 Series) tại Trung Quốc. Chúng tôi cũng là một doanh nghiệp sản xuất chuyên nghiệp tích hợp thiết kế, nghiên cứu và phát triển, sản xuất và bán hàng. Công ty nằm ở thị trấn Huangtu, thành phố Jiangyin, tỉnh Jiangsu, với vận chuyển rất thuận tiện. Công ty có điều kiện kỹ thuật trưởng thành và thiết bị được trang bị tốt. Các sản phẩm của nó được sử dụng rộng rãi trong robot công nghiệp, thiết bị y tế, máy móc kỹ thuật, máy móc cảng, thiết bị bảo vệ môi trường, ngành công nghiệp quang điện và các lĩnh vực khác. Công ty luôn tuân thủ triết lý kinh doanh doanh nghiệp về "chất lượng đầu tiên, hợp tác cùng có lợi" để cung cấp các dịch vụ chất lượng cao và các sản phẩm đáng tin cậy cho khách hàng mới và cũ. Cung cấp cho các doanh nghiệp đầy đủ các giải pháp để giúp họ cải thiện trình độ quản lý và năng lực sản xuất để các doanh nghiệp luôn có thể duy trì khả năng cạnh tranh trong cạnh tranh thị trường khốc liệt và đạt được sự phát triển nhanh chóng và ổn định của các doanh nghiệp.

Giấy chứng nhận danh dự
Tin tức
Kiến thức sản phẩm

Quy trình bảo trì để giữ vòng bi kéo dài ba hàng trong tình trạng hoạt động tốt

Duy trì Vòng bi kéo dài ba hàng là rất quan trọng để đảm bảo hiệu suất tối ưu, tuổi thọ và độ tin cậy của họ. Dưới đây là các quy trình bảo trì chi tiết để giữ cho các vòng bi này trong tình trạng hoạt động tốt:
Kiểm tra trực quan: Kiểm tra thiệt hại: Kiểm tra ổ trục trực quan cho bất kỳ dấu hiệu thiệt hại nào, chẳng hạn như vết nứt, biến dạng hoặc hao mòn quá mức trên mương hoặc con lăn. chỉ ra các vấn đề nội bộ. Hiệu suất của người điều chỉnh: Kiểm tra các dấu hiệu của hiệu suất bất thường, chẳng hạn như rung động quá mức hoặc khó khăn trong xoay vòng.
Loại bôi trơn: Chọn chất bôi trơn thích hợp: Sử dụng chất bôi trơn được khuyến nghị (mỡ hoặc dầu) được chỉ định bởi nhà sản xuất cho ổ trục. Đảm bảo rằng chất bôi trơn tương thích với các điều kiện hoạt động và nhiệt độ. Tần suất lân cận: Thực hiện theo hướng dẫn của nhà sản xuất: Tuân thủ các khoảng thời gian bôi trơn được chỉ định bởi nhà sản xuất. Bôi trơn thường xuyên có thể cần thiết trong các ứng dụng tải cao hoặc tốc độ cao.
Phương pháp ứng dụng: Ứng dụng thích hợp: Áp dụng đồng đều chất bôi trơn và tránh bị bôi trơn quá mức, có thể dẫn đến áp suất dư và thiệt hại chịu lực tiềm năng. Thay thế thay thế: thường xuyên thay thế: Thay thế chất bôi trơn theo các khoảng thời gian được chỉ định bởi nhà sản xuất hoặc dựa trên điều kiện hoạt động. Vứt bỏ chất bôi trơn đã sử dụng đúng cách để tránh ô nhiễm.
Cài đặt thích hợp: Đảm bảo căn chỉnh chính xác: Căn chỉnh thích hợp là rất quan trọng để ngăn chặn phân phối tải không đồng đều và hao mòn sớm. Thực hiện theo các hướng dẫn cài đặt một cách cẩn thận. Kiểm tra các bề mặt lắp: Đảm bảo rằng các bề mặt lắp được sạch sẽ, phẳng và không có các mảnh vỡ trước khi cài đặt ổ trục. Kiểm tra độ lệch: Xác minh căn chỉnh: thường xuyên kiểm tra và xác minh sự liên kết của ổ trục trong quá trình hoạt động để đảm bảo dung sai.
Tránh quá tải: Tuân thủ giới hạn tải: Đảm bảo rằng ổ trục không chịu tải vượt quá khả năng được chỉ định của nó. Quá tải có thể dẫn đến thất bại sớm. Điều kiện tải của người điều chỉnh: Điều chỉnh hoạt động: Điều chỉnh điều kiện hoạt động nếu cần thiết để tránh tải quá mức hoặc các khoảnh khắc có thể ảnh hưởng đến hiệu suất của ổ trục.
Tiếp tục làm sạch ổ trục: Ngăn chặn ô nhiễm: Đảm bảo rằng khu vực ổ trục được giữ sạch và không bị các chất gây ô nhiễm như bụi, bụi bẩn hoặc độ ẩm. SEALS HOẶC BAO GIỜ
Phân tích rung động: Màn hình rung động: Sử dụng các công cụ phân tích rung để theo dõi điều kiện ổ trục. Các mẫu rung bất thường có thể chỉ ra các vấn đề tiềm ẩn. Giám sát nhiệt độ: Kiểm tra nhiệt độ: Thường xuyên giám sát nhiệt độ vận hành của ổ trục. Nhiệt độ quá mức có thể chỉ ra các vấn đề bôi trơn hoặc các vấn đề khác.
Các vấn đề địa chỉ kịp thời: Sửa chữa hoặc thay thế: Nếu có bất kỳ vấn đề nào được phát hiện trong quá trình kiểm tra hoặc vận hành, hãy giải quyết chúng kịp thời. Sửa chữa hoặc thay thế ổ trục nếu cần thiết để ngăn ngừa thiệt hại hoặc thất bại hơn. Hướng dẫn của nhà sản xuất theo dõi: Sử dụng các bộ phận chính hãng: Khi sửa chữa hoặc thay thế các thành phần, sử dụng các bộ phận và vật liệu được nhà sản xuất khuyến nghị để đảm bảo khả năng tương thích và hiệu suất.
Hồ sơ bảo trì: Giữ hồ sơ chi tiết: duy trì hồ sơ chi tiết về tất cả các hoạt động bảo trì, bao gồm bôi trơn, kiểm tra và sửa chữa. Điều này giúp theo dõi điều kiện ổ trục và lập kế hoạch bảo trì trong tương lai.
Kiểm tra thường xuyên, bôi trơn đúng cách, cài đặt chính xác và độ sạch là chìa khóa để duy trì vòng bi xoay ba hàng. Điều kiện tải trọng, sử dụng các hoạt động bảo trì phù hợp và giải quyết bất kỳ vấn đề nào ngay lập tức sẽ giúp đảm bảo vòng bi trong tình trạng hoạt động tốt và thực hiện đáng tin cậy trong suốt cuộc sống dịch vụ của họ.

Các yếu tố gây ra thay đổi chi phí cho vòng bi lăn ba hàng

Chi phí của Vòng bi kéo dài ba hàng có thể dao động do một số yếu tố. Hiểu các yếu tố này có thể giúp quản lý và dự đoán thay đổi chi phí một cách hiệu quả. Dưới đây là các yếu tố chính ảnh hưởng đến chi phí:
Nguyên liệu thô: Giá vật liệu: Biến động giá nguyên liệu thô như thép, hợp kim và chất bôi trơn có thể ảnh hưởng trực tiếp đến chi phí sản xuất vòng bi kéo dài ba hàng. Chất lượng vật liệu: chất lượng cao hơn hoặc vật liệu đặc biệt, như thép cao cấp hoặc vật liệu tổng hợp nâng cao, có thể tăng chi phí do tính chất vượt trội và yêu cầu chế biến.
Chi phí sản xuất: Công nghệ sản xuất: Các quy trình và máy móc sản xuất nâng cao có thể tăng chi phí nhưng cải thiện độ chính xác và hiệu suất. Đầu tư vào công nghệ mới hoặc nâng cấp thiết bị hiện tại có thể ảnh hưởng đến chi phí sản xuất. Chi phí của Labor: Thay đổi chi phí lao động, bao gồm tiền lương và lợi ích, ảnh hưởng đến chi phí sản xuất tổng thể. Các quy trình sử dụng nhiều lao động hoặc yêu cầu lao động lành nghề có thể đóng góp vào chi phí cao hơn.
Thiết kế và kỹ thuật: Độ phức tạp: Thiết kế phức tạp hơn hoặc giải pháp tùy chỉnh có thể liên quan đến chi phí kỹ thuật và phát triển bổ sung. Sửa đổi thiết kế để đáp ứng các yêu cầu ứng dụng cụ thể có thể làm tăng chi phí. Kiểu mẫu và thử nghiệm: Chi phí liên quan đến tạo mẫu, thử nghiệm và xác nhận các thiết kế mới có thể ảnh hưởng đến giá cả của vòng bi.
Khối lượng sản xuất: Nền kinh tế theo quy mô: khối lượng sản xuất lớn hơn thường dẫn đến giảm chi phí mỗi đơn vị do quy mô kinh tế. Các hoạt động sản xuất thấp hơn có thể dẫn đến chi phí mỗi đơn vị cao hơn. Cấp độ hàng không: Quản lý hàng tồn kho và lịch trình sản xuất có thể ảnh hưởng đến chi phí. Mức hàng tồn kho cao có thể dẫn đến chi phí lưu trữ, trong khi sản xuất đúng lúc có thể ảnh hưởng đến tính khả dụng và giá cả.
Chuỗi cung ứng và hậu cần: Chi phí vận chuyển: Biến động trong chi phí vận chuyển và vận chuyển, bao gồm giá nhiên liệu và tỷ lệ vận chuyển hàng hóa, có thể ảnh hưởng đến chi phí chung của vòng bi. Độ tin cậy của người hỗ trợ: Sự thay đổi về độ tin cậy của nhà cung cấp và thời gian dẫn đầu có thể ảnh hưởng đến lịch sản xuất và chi phí. Sự gián đoạn hoặc chậm trễ trong chuỗi cung ứng có thể dẫn đến chi phí tăng lên.
Kiểm soát và kiểm tra chất lượng: Chi phí kiểm tra: Quy trình kiểm tra và kiểm tra chất lượng nghiêm ngặt đảm bảo độ tin cậy của sản phẩm nhưng có thể tăng chi phí sản xuất. Các tiêu chuẩn cao để đảm bảo chất lượng có thể yêu cầu nhiều nguồn lực và thời gian hơn. Các quy định và tuân thủ: Tiêu chuẩn và chứng nhận: Tuân thủ các tiêu chuẩn và chứng nhận của ngành (ví dụ: ISO, ASTM) có thể liên quan đến chi phí bổ sung để kiểm tra, tài liệu và quản lý chất lượng.
Nhu cầu và cạnh tranh thị trường: Biến động nhu cầu: Những thay đổi về nhu cầu thị trường đối với vòng bi xoay ba tầng có thể ảnh hưởng đến giá cả. Nhu cầu cao có thể dẫn đến tăng giá, trong khi nhu cầu thấp có thể dẫn đến giảm chi phí hoặc giảm giá. Giá cả đối thủ: Áp lực cạnh tranh và chiến lược giá từ các nhà sản xuất khác có thể ảnh hưởng đến giá cả. Các công ty có thể điều chỉnh giá dựa trên cạnh tranh thị trường và định vị.
Điều kiện kinh tế: Lạm phát: Lạm phát kinh tế nói chung có thể ảnh hưởng đến giá nguyên liệu, chi phí lao động và các chi phí khác, dẫn đến những thay đổi về chi phí chịu lực. Tỷ giá hối đoái: Đối với các công ty liên quan đến thương mại quốc tế, biến động của tỷ giá hối đoái có thể ảnh hưởng đến chi phí nhập khẩu hoặc xuất khẩu thành phần.
Nghiên cứu và phát triển (R & D): Chi phí đổi mới: Đầu tư vào nghiên cứu và phát triển để cải thiện hiệu suất mang hoặc phát triển các tính năng mới có thể làm tăng chi phí. Tuy nhiên, các khoản đầu tư này có thể dẫn đến các sản phẩm có giá trị cao hơn và tiết kiệm chi phí dài hạn tiềm năng. Phổ biến và các tính năng đặc biệt: Tùy chỉnh: Vòng bi tùy chỉnh hoặc chuyên dụng phù hợp với các ứng dụng cụ thể hoặc các yêu cầu của khách hàng thường phải chịu chi phí cao hơn do các tính năng của các tính năng.
Chi phí của vòng bi xoay ba hàng bị ảnh hưởng bởi một loạt các yếu tố bao gồm giá nguyên liệu thô, chi phí sản xuất và lao động, độ phức tạp thiết kế, khối lượng sản xuất, động lực chuỗi cung ứng, tuân thủ quy định và điều kiện thị trường. Hiểu các yếu tố này có thể giúp quản lý chi phí, dự báo thay đổi giá và đưa ra quyết định mua hàng sáng suốt.
