Nhẫn xoay công nghiệp: Những anh hùng thầm lặng của vòng quay hạng nặng

Trong thế giới máy móc công nghiệp, nơi tải trọng lớn đáp ứng chuyển động chính xác, một bộ phận đóng vai trò là yếu tố hỗ trợ quan trọng: Vòng bi xoay công nghiệp . Không chỉ là một ổ trục đơn giản, nó còn có xương sống quay chắc chắn, cho phép cần cẩu quay, máy xúc đào, tua-bin gió để theo dõi gió và các mảng radar để quét đường chân trời. Những vòng được thiết kế cao này là những cỗ máy hoạt động êm ái tạo điều kiện cho chuyển động quay trơn tru, có kiểm soát dưới tải trọng cực lớn và điều kiện khắc nghiệt.

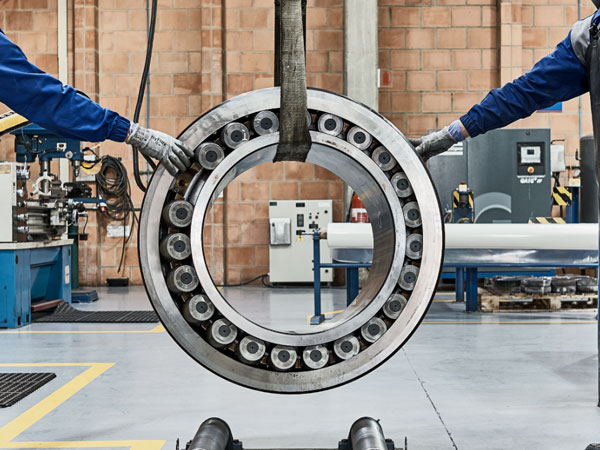

Ngoài vòng bi cơ bản: Xác định vòng xoay

Vòng xoay công nghiệp (còn được gọi là ổ trục xoay, ổ trục bàn xoay hoặc ổ trục quay) là ổ trục con lăn có đường kính lớn được thiết kế để xử lý đồng thời :

• Tải trọng trục: Lực tác dụng song song với trục quay (như trọng lượng của cần cẩu).

• Tải xuyên tâm: Lực tác dụng vuông góc với trục (giống như gió đẩy sang một bên vỏ tua-bin).

• Khoảnh khắc đảo ngược: Các lực có xu hướng làm nghiêng hoặc lật cấu trúc (một thách thức lớn trong các ứng dụng như máy xúc hoặc máy nâng hạng nặng).

Không giống như các vòng bi nhỏ hơn, vòng xoay thường được thiết kế tùy chỉnh hoặc được chọn từ các danh mục mở rộng để phù hợp với các yêu cầu về tải trọng, kích thước, môi trường và lắp đặt cụ thể của ứng dụng. Chúng tích hợp trực tiếp vào cấu trúc của máy, thường đóng vai trò là thành phần cấu trúc chính.

Giải phẫu và chức năng cốt lõi

Mặc dù các thiết kế khác nhau nhưng các yếu tố chính xác định vòng xoay công nghiệp:

1. Nhẫn: Hai vòng đồng tâm (bên trong và bên ngoài), thường được làm từ thép hợp kim rèn có độ bền cao. Một vòng thường có các răng bánh răng (bên trong hoặc bên ngoài) được tích hợp cho các cơ cấu truyền động.

2. Các yếu tố lăn: Các quả bóng hoặc con lăn (hình trụ hoặc hình côn) truyền tải trọng giữa các vòng. Sự sắp xếp xác định loại ổ trục và khả năng xử lý tải của nó.

3. Đường đua: Các rãnh được gia công chính xác trên các vòng nơi các con lăn chạy. Xử lý nhiệt (làm cứng cảm ứng) đảm bảo độ bền.

4. Con dấu: Quan trọng để loại trừ các chất gây ô nhiễm (bụi, nước, sạn) và duy trì bôi trơn. Có nhiều tùy chọn niêm phong cho các môi trường khác nhau.

5. Hệ thống bôi trơn: Các phụ kiện và rãnh bôi trơn đảm bảo các bộ phận lăn và mương được bôi trơn đúng cách để có tuổi thọ cao và vận hành trơn tru. Hệ thống bôi trơn tự động tập trung là phổ biến.

6. Lỗ gắn: Mẫu có lỗ ren hoặc lỗ trơn trên cả hai vòng để bắt vít chắc chắn vào các cấu trúc đỡ và quay của máy.

Các loại chiếm ưu thế: Thiết kế phù hợp để tải

Hai cấu hình phổ biến nhất là:

1. Vòng bi tiếp xúc bốn điểm một hàng:

   • Kết cấu: Một hàng bóng chạy trên đường đua có mái vòm kiểu Gothic.

   • Khả năng: Xuất sắc trong việc xử lý đồng thời các tải trọng hướng trục, hướng tâm và mômen kết hợp. Thiết kế rất nhỏ gọn.

   • Lý tưởng cho: Tải trọng vừa phải, các ứng dụng yêu cầu độ gọn nhẹ (cần cẩu, máy xúc hạng nhẹ, bàn xoay xử lý vật liệu, máy quét y tế).

2. Vòng bi lăn chéo:

   • Kết cấu: Hai bộ con lăn hình trụ được bố trí vuông góc (bắt chéo) giữa các vòng. Con lăn hướng luân phiên.

   • Khả năng: Độ cứng vượt trội và khả năng chịu tải mô men rất cao nhờ sự tiếp xúc trực tiếp của con lăn. Xử lý tải trọng trục và mô men cao một cách hiệu quả.

   • Lý tưởng cho: Các ứng dụng có độ chính xác cao, tải trọng mô men rất cao, các tình huống đòi hỏi độ cứng tối đa (máy đào hạng nặng, cánh tay robot, bàn xoay chính xác, máy khoan đường hầm, bệ radar lớn).

Các biến thể khác bao gồm Bóng hai hàng, Con lăn ba hàng (dành cho tải cực cao) và các thiết kế chuyên dụng.

Nơi họ hướng tới: Các ứng dụng công nghiệp quan trọng

Vòng xoay là sản phẩm không thể thiếu trong các ngành công nghiệp nặng:

1. Xây dựng & Khai thác mỏ:

   • Máy xúc (cần cẩu, quay nhà)

   • Cần cẩu di động (cần cẩu, xoay cấu trúc phía trên)

   • Cần trục tháp (xoay cần trục và cần trục ngược)

   • Máy bơm bê tông (khớp nối bùng nổ)

   • Xẻng & dây kéo khai thác mỏ

2. Năng lượng gió:

   • Hệ thống Yaw: Xoay toàn bộ vỏ bọc để đối mặt với gió.

   • Hệ thống cao độ: Điều chỉnh góc của từng lưỡi dao (vòng nhỏ hơn).

3. Xử lý vật liệu:

   • Cần cẩu cảng (Ship-to-Shore, RTG)

   • Máy xếp chồng/Người thu hồi

   • Xe nâng quay & Xe nhặt hàng

   • Bàn xoay kho bãi tự động

4. Quốc phòng & Hàng không vũ trụ:

   • Bệ radar & đĩa vệ tinh

   • Tháp pháo phóng tên lửa

   • Tháp súng

   • Máy xúc chở hàng bằng máy bay

5. Máy móc công nghiệp:

   • Bộ định vị và thao tác hàn

   • Bảng chỉ mục (CNC, lắp ráp)

   • Cánh tay robot (khớp chịu lực cao)

   • Thiết bị hình ảnh y tế (máy quét CT, PET)

   • Thiết bị đóng gói & chế biến

Thông số kỹ thuật chính và các yếu tố lựa chọn

Việc chọn vòng xoay phù hợp là điều tối quan trọng để đảm bảo an toàn, hiệu suất và tuổi thọ. Các yếu tố quan trọng bao gồm:

• Tải xếp hạng: Năng lực hướng trục, hướng tâm và mômen động & tĩnh (thường được xác định theo ISO 281 hoặc tương tự).

• độ cứng: Khả năng chống biến dạng dưới tải (rất quan trọng đối với độ chính xác).

• Thông số kỹ thuật bánh răng: Mô-đun, số răng, cấp chính xác (nếu được dẫn động).

• Kích thước & Kích thước: Đường kính lỗ khoan, chiều cao tổng thể, vòng tròn bu lông.

• Chất liệu & độ cứng: Loại thép, độ cứng của mương (ví dụ: HRC 58-62).

• Niêm phong: Xếp hạng IP (Bảo vệ chống xâm nhập), khả năng tương thích vật liệu bịt kín.

• Bôi trơn: Loại, khoảng thời gian, phương pháp (thủ công, bôi trơn tự động).

• Điều kiện môi trường: Phạm vi nhiệt độ, tiếp xúc với bụi, nước, hóa chất, phun muối.

• Gắn kết: Thiết kế giao diện, yêu cầu về bu lông, cân nhắc tải trước.

• Chứng nhận: Các tiêu chuẩn dành riêng cho ngành (ví dụ: DNV-GL cho ngoài khơi, AGMA cho bánh răng).

Tương lai của vòng quay: Xu hướng công nghệ vòng xoay

Sự đổi mới tiếp tục vượt qua các ranh giới:

• Vật liệu & Lớp phủ tiên tiến: Cải thiện khả năng chống mài mòn, chống ăn mòn và tuổi thọ mỏi.

• Cảm biến tích hợp (IoT): Vòng bi được trang bị cảm biến để theo dõi độ rung, nhiệt độ, tải trọng và bôi trơn, cho phép bảo trì dự đoán.

• Giải pháp niêm phong được cải tiến: Vật liệu và thiết kế nâng cao để có tuổi thọ cao hơn trong môi trường khắc nghiệt (khai thác sâu, ngoài khơi).

• Giảm nhẹ: Thiết kế được tối ưu hóa bằng cách sử dụng phân tích phần tử hữu hạn (FEA) và vật liệu tiên tiến để giảm trọng lượng mà không làm giảm độ bền.

• Tăng độ chính xác: Dành cho các ứng dụng đòi hỏi khắt khe như robot và sản xuất có độ chính xác cao.

• Trọng tâm bền vững: Tuổi thọ dài hơn, các chương trình tái sản xuất và chất bôi trơn thân thiện với môi trường.

Kết luận: Điểm then chốt

Vòng xoay công nghiệp không chỉ là các bộ phận; chúng là những điểm xoay cơ bản mà các lực to lớn và chuyển động tới hạn dựa vào. Thiết kế chắc chắn, kỹ thuật chính xác và khả năng chịu tải tuyệt đối khiến chúng không thể thay thế được trong việc tạo điều kiện cho máy móc hạng nặng xây dựng thế giới của chúng ta, tạo ra năng lượng sạch và thực hiện các nhiệm vụ công nghiệp đòi hỏi khắt khe. Hiểu được loại, khả năng và tiêu chí lựa chọn của chúng là điều cần thiết đối với các kỹ sư cũng như người vận hành. Khi máy móc ngày càng lớn hơn, thông minh hơn và hoạt động trong môi trường khắc nghiệt hơn, sự phát triển không ngừng của công nghệ vòng xoay đảm bảo chúng vẫn là nền tảng luân chuyển, đáng tin cậy của ngành công nghiệp hiện đại. Khi chỉ định cho vòng quay nặng, việc chọn vòng xoay phù hợp không chỉ là một quyết định kỹ thuật – đó là cam kết về sự an toàn, độ tin cậy và thành công trong vận hành.
